Digitales Einbau-Multimeter 72x72 mm - TENSE (DAV-72D)

Produktbeschreibung:
Das DAV-72D ist ein 1-phasiges digitales kombiniertes Voltmeter-Amperemeter, das für die kontinuierliche Überwachung der Wechselspannung zwischen Phase und Nullleiter und des entnommenen Laststroms, gemessen durch einen externen Stromwandler (CT-120, im Lieferumfang enthalten), konzipiert ist. Das Gerät eignet sich für elektrische Schalttafeln, Produktionsanlagen und Energieverteilungs- oder Überwachungssysteme.

Funktionsprinzip und Anwendung:

• Anschluss an den zu messenden Phasen- und Neutralleiter über die Spannungsmessklemmen.

• Strommessung über einen externen Stromwandler CT-120, dessen Sekundärleiter an die Klemmen K und L auf der Rückseite des Geräts angeschlossen werden.

• Bei Anlegen der Spannung wird Folgendes angezeigt:

  • Tatsächliche Phasenspannung (V)

  • Laststrom (A)

Installation und Einrichtung:

• Frontplattenmontage (Ausschnitt 68 × 68 mm)

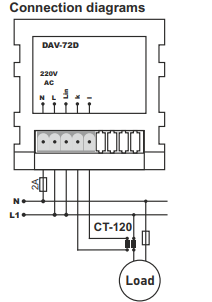

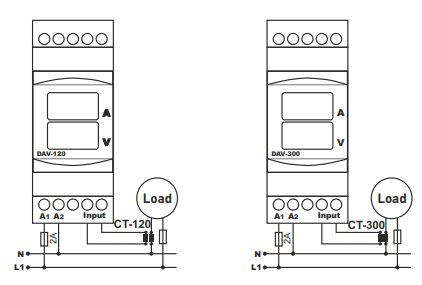

• Verdrahtung des CT-120 wie im Diagramm gezeigt, Lastleitung durch den Wandler geführt

• Es dürfen keine anderen Stromwandler verwendet werden - das Gerät ist speziell für den CT-120 kalibriert.

Technische Daten:

• Betriebsspannung:140-270 VAC.

• Netzfrequenz:50/60 Hz

• Angezeigter Spannungsbereich:5-300 V AC

• Gemessener Strombereich:1-100 A (über CT-120)

• Messgenauigkeit:

  • Spannung: ±1%

  • Strom: ±3 %

• Anzeige:2 Zeilen, 3 Ziffern, Zeichenhöhe 14 mm

• Geräteleistung:<6 VA

• Betriebstemperatur:-20 °C bis +55 °C

• Höhenlage:bis zu 2000 m

• Anschluss:steckbare Klemmen, Kabelquerschnitt bis 1,5 mm²

• Montage:Schalttafel, frontseitig

• Gewicht:bis zu 220 g
