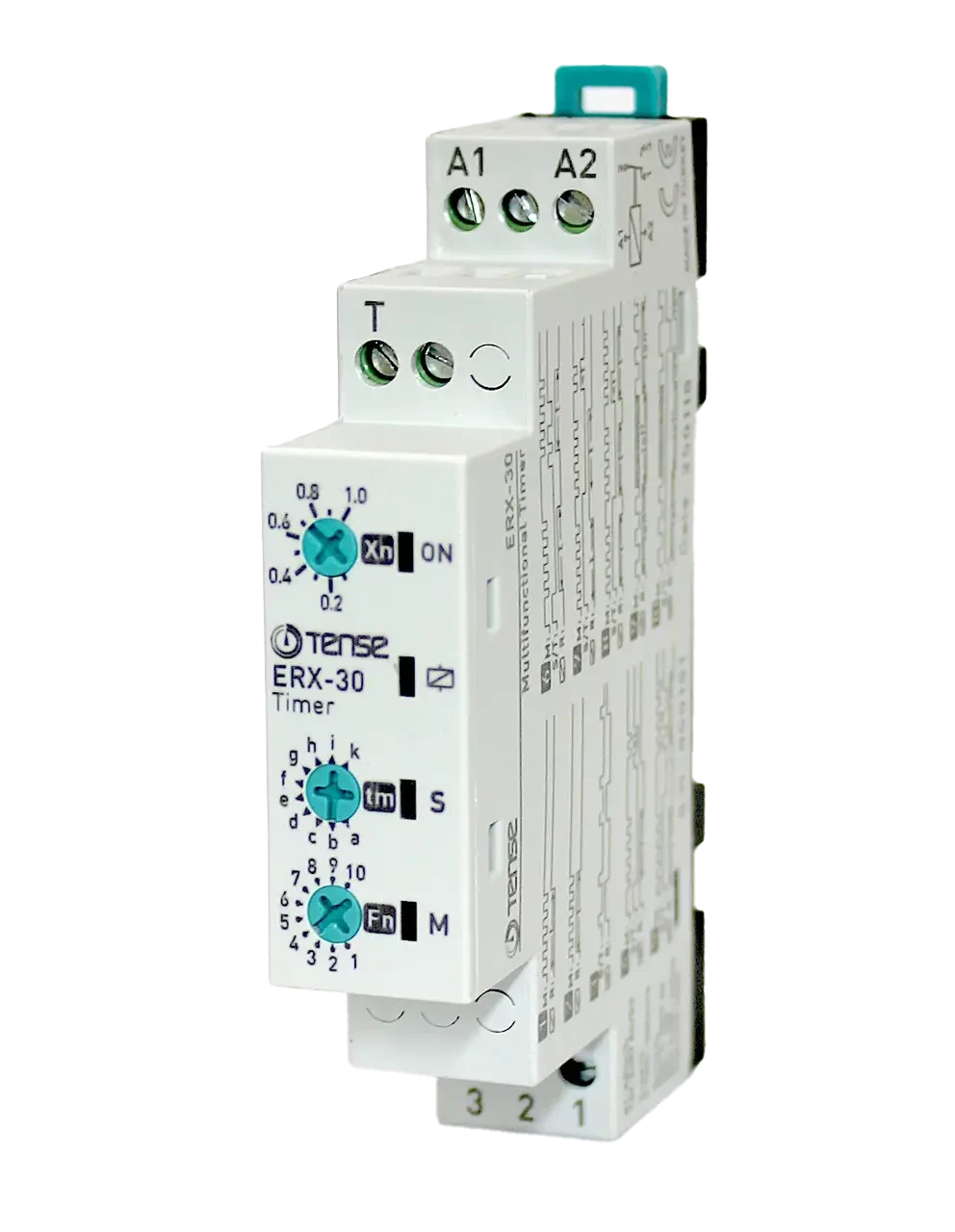

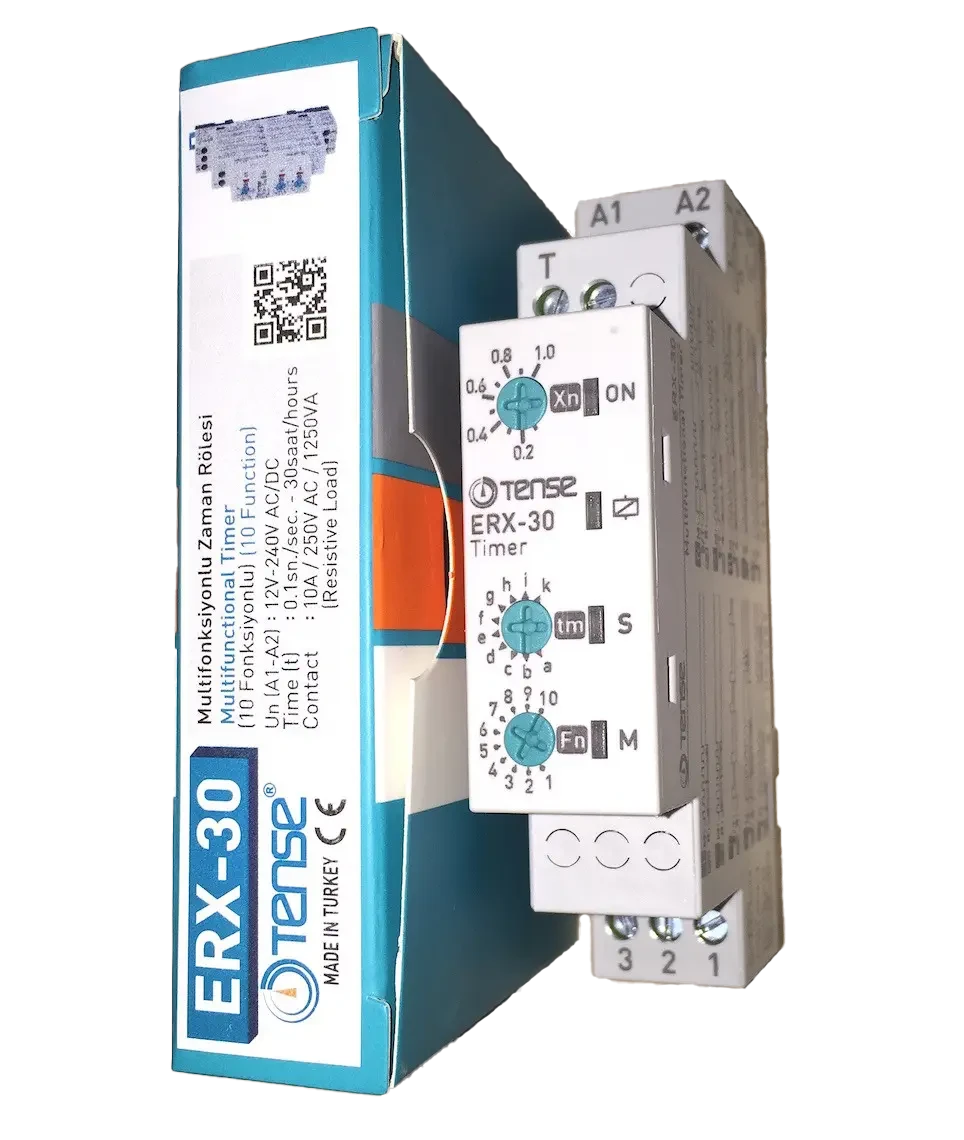

Multifunktions-Zeitrelais ERX-30 (10 Funktionen) - 12...240 V AC/DC, 1 Schaltkontakt

Beschreibung des Produkts

Das Multifunktions-Zeitrelais ERX-30 ist ein universelles Steuerelement für Verzögerung, Schalten, Impulssteuerung und periodische Abläufe in der Automatisierung. Es bietet bis zu10 Zeitfunktionenund deckt damit die meisten Aufgaben in Industrie und Haushalt ab.

Es ist geeignet für:

• Automatisierungssysteme in der Produktion (Kaffee-/Saatgutröstung, Verpackungslinien, thermische Prozesse),

• Steuerung von Lüftung (Toiletten, Bäder), Heizung, Klimaanlagen,

• Beleuchtung (Treppenhäuser, Schilder, Schaufenster),

• Prozesssteuerung in Waschmaschinen und Haushaltsgeräten,

• Öffnen/Schließen von Fenstern, Klappen, Klimaanlagen,

• Steuerung von Motoren und kleinen Antrieben.

Der Hauptvorteil ist dieuniverselle 12-240 VAC/DC-Spannungsversorgung, die es dem Relais ermöglicht, viele verschiedene Typen in einem Gerät zu ersetzen.

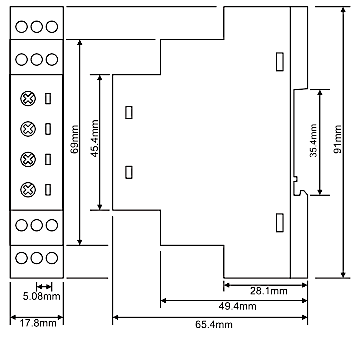

Die Montage erfolgt auf einer Standard35mm DIN-Schiene.

Eingebaute Zeitfunktionen (10 Funktionen)

Das Relais unterstützt die folgenden Modi, die bei12 / 24 / 48 / 110 / 230 V AC/DC-Spannungenverwendet werden können:

1. Bistabiles Relais

2. Verzögertes Einschalten (Delay ON)

3. Verzögerte Rückkehr (Delay OFF)

4. Blinker - Start mit Pause

5. Verzögerter Start nach dem Schalten + verzögerter Rücklauf (ON/OFF delay combination)

6. Blinkgeber - Start mit Impuls

7. Verzögerter Start nach dem Schalten und verzögerter Rücklauf nach dem Schalten (ON/OFF DELAY)

8. Impulsgeber

9. Einzelimpuls nach Abschalten des Steuereingangs (Single Shot - fallende Flanke)

10. Einzelimpuls nach dem Schalten des Steuereingangs (Single Shot - steigende Flanke)

Praktische Anwendung

Das Relais kann in vielen Anwendungen eingesetzt werden, zum Beispiel

• Steuerung von Ventilatoren im Haushalt (Toilette, Bad),

• Steuerung von Treppenhausbeleuchtungen,

• Einschalten von Heizung oder Lüftung in Zeitintervallen,

• zyklische Steuerung von Werbeleuchttafeln,

• Kontaktprellung (Entprellung) für Steuersignale,

• Prozesssteuerung in der Lebensmittelindustrie (Kochen von Fleisch, Braten),

• Steuerung von Pumpen, Motoren und Antrieben,

• automatisches Öffnen/Schließen von Fenstern, Klappen, Ventilen,

• Steuerung von Geräten und Produktionslinien.

Vorteile der Geräte

• Universelle Spannungsversorgung:12-240 V AC/DC

• Bis zu 10 Funktionsmodi

• 1 Schaltkontakt

• Geeignet für industrielle und häusliche Anwendungen

• Einfache Montage auf DIN-Schiene

• Ersetzt viele der teureren Modelle auf dem Markt vollständig

• Zuverlässiger Betrieb und breite Kompatibilität

Ersatz für teurere Analoggeräte

Das Multifunktionsrelais ERX-30 kann diese Modelle vollständig ersetzen:

E1ZM10, MUR3, MXR1, IZT, E1ZMQ10, MFZ12-230V, ZR-67-BAT, CRM-91H, PCU-511, PCU-520, RF-520,
810.230.00001, 83.02.0.240, PCA-511, RF-511, REV-201, REV-120, CT-MHD, THC-M1, PCU-501,
PCU-530, PCM-10, 600XU-A-1-CU, BMR TRF10, CRM-91H/UNI, MCR-MB-003, MCR-MA-003.
