TENSE MDK-02 Einphasen-Tauchmotorpumpensteuerung, 140-280 V AC, 60 A

Beschreibung des Produkts

Das Steuergerät TENSE MDK-02 ist für denSchutz und die Steuerung von Unterwasserpumpenfür Bohrlöcher und Brunnen bestimmt.
Er bietet Schutz vor Spannungs- und Stromspitzen, Wassermangel und Pumpenüberlastung.
Integrierte Funktionen ermöglichen außerdem dieÜberwachung des Tankfüllstands, die Einstellung der Zeitverzögerung und die Steuerung des Stoßstroms.

Wesentliche Merkmale

• Einphasige Spannungsversorgung, Bereich: 140-280 VAC

• Max. Stromstärke: 60 A

• Mikroprozessorsteuerung mit LED-Anzeige

• Schutzfunktionen:

  • Überspannung/Unterspannung

  • Überstrom/Unterstrom

  • Brunnen-/Tankwasserstandskontrolle

• Einstellungen der Betriebsparameter: P1-P10 (z. B. maximale/minimale Spannung, Strom, Ansprechverzögerung, Einschaltintervall, automatische Rückstellzeit)

• Betriebsarten: START / STOP

• EingebauterPumpenverzögerungstimerzur Verlängerung der Lebensdauer der Pumpe

• Pumpenstatusanzeige über LED-Anzeigen

Technische Parameter

• Betriebsspannung:140-280 V AC

• Frequenz:50 Hz

• Strombereich:0,5-60 A

• Leistungsaufnahme:< 4 W

• Flüssigkeitsempfindlichkeit:< 50 kΩ

• Schutzart:IP40

• Betriebstemperatur:-5 °C bis +55 °C

• Max. Kabelquerschnitt:1,5 mm²

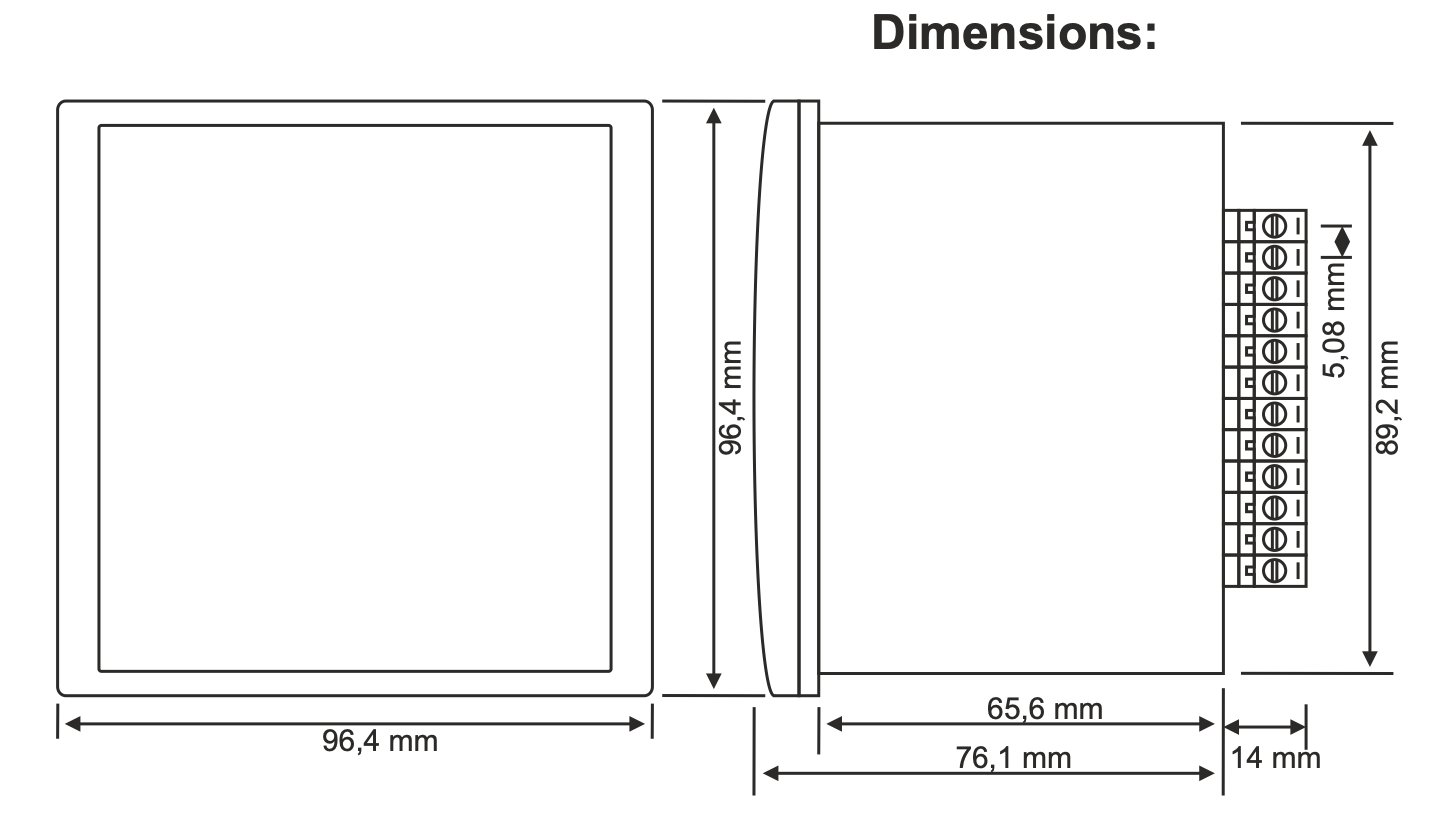

• Einbauöffnung:91 × 91 mm

• Aufstellhöhe:< 2000 m

• Gewicht:325 g

Anwendung

• Schutz von Tauchpumpen vorTrockenlauf und Überlastung

• Wasserstandskontrolle in Tanks und Brunnen

• Überwachung und sicherer Betrieb von Haushalts- und Industriepumpen

Wichtige Hinweise

• Elektroden / Wasserstandssensoren sind nicht im Lieferumfang enthalten- müssen separat bestellt werden

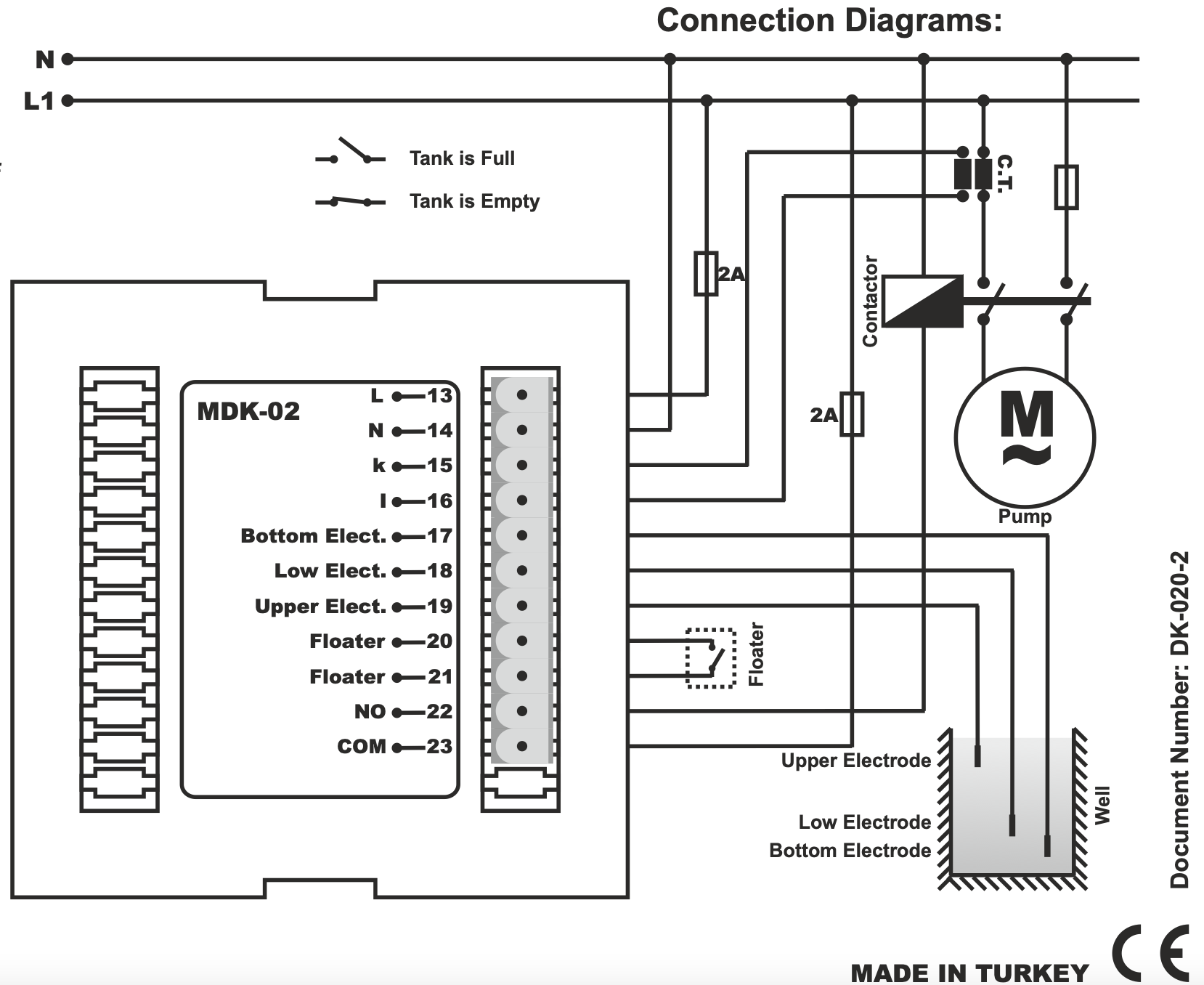

• Das Steuergerät muss gemäß demSchaltplan des Herstellersangeschlossen werden

• Die Flüssigkeit darf nicht brennbar oder explosiv sein

• Die Installationstemperatur muss > 0 °C sein

• Pumpe muss geerdet sein

• Der Einsatz von zwei Niveausensoren erfordert den korrekten Anschluss des oberen und mittleren Sensors
