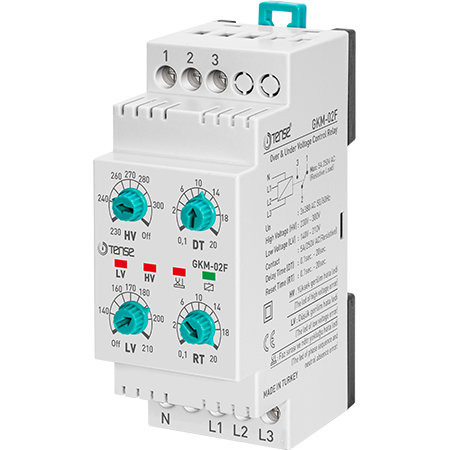

Dreiphasiges Relais zur Spannungsüberwachung - GKM-02/02F (TENSE)

Über-/Unterspannungsüberwachung - Phasenfolge - Nullpunktkontrolle - 5A Ausgang - 140-300 VAC

Das dreiphasige ÜberwachungsrelaisGKM-02/02FvonTENSEdient dem Schutz von dreiphasigen Verbrauchern vor gefährlichen Zustandsabweichungen im Stromversorgungsnetz. Das Gerät überwacht auf Unterspannung, Überspannung, Phasenausfall, falsche Phasenfolge und Neutralleiterausfall.
Wenn ein Fehler erkannt wird, schaltet das Relais den Ausgangskontakt sofort ab und schützt so die angeschlossenen Geräte.

Wesentliche Merkmale

• Überspannungsüberwachung (HV):
  - Reagiert auf das Überschreiten des eingestellten Pegels in jeder Phase
  - Einstellbereich:230-300 VAC

• Unterspannungsüberwachung (LV):
  - Reagiert auf Spannungsabfall in einer beliebigen Phase
  - Einstellbereich:140-210 V AC

• Einstellbare Ansprechzeit (DT):
  - Verzögerung der Reaktion auf eine Fehlerbedingung
  - Einstellbereich:0,1 s - 20 s

• Automatische Rückstellung - Wiederkehrzeit (RT):
  - Einschaltverzögerung nach Spannungsnormalisierung
  - Bereich:0,1 s - 20 s

• Überwachung von Phasenfolge und Phasenanwesenheit
  - Schutz gegen falsche Phasenfolge
  - Erkennung von Phasenausfall

• Überwachung des Vorhandenseins des Neutralleiters (N)
  - Schutz gegen den Verlust des N-Leiters im Netz
  - Abschaltung bei Absinken der Versorgungsspannung unter88 V AC

• Hysterese 3%
  - begrenzt unerwünschtes schnelles Schalten bei Spannungsschwankungen

• Optische Signalisierung
  - LED-Anzeigen für Status und Fehlerart

• Kompakte Bauweise, Montage auf DIN-Schiene

• Ausgangskontakt:
  - NO + NC, potentialfreier Kontakt
  - 5 ABelastung

Anwendung

Das Relais ist für den Schutz von Geräten wie z.B:

• Drehstrommotoren

• Kompressoren

• Pumpen

• Klimageräte

• allgemeine industrielle und häusliche Lasten

Schützt vor:

• Überspannung

• Unterspannung

• Phasenausfall

• falsche Phasenfolge

• Verlust des Neutralleiters

WICHTIGER HINWEIS

Das Relais regelt NICHT die Spannung!
Es dient nur zurAbschaltung der Lastbei gefährlichen Zuständen im Netz, nicht zur Stabilisierung oder Kompensation der Spannung.
