TK30 - Strommesswandler 150/5 200/5 250/5 300/5 400/5 500/5 600/5

Beschreibung

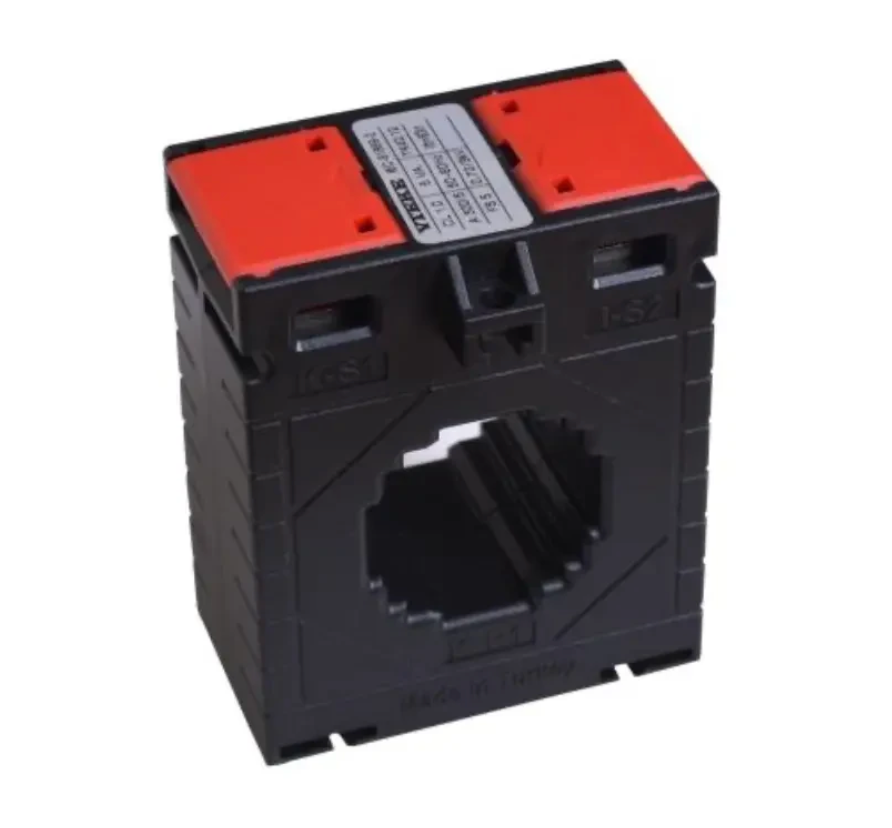

Fenster-Messstromwandler der Serie TK30 der türkischen Firma TENSE

Beschreibung des Produkts

Fenster-Strommesswandler sind für die indirekte Messung von sinusförmigen Wechselströmen in elektrischen Anlagen konzipiert.
Geeignet für den professionellen Einsatz in der Industrie, in Zählerschränken, Mess- und Regelanlagen.
Die Montage ist mit den MontagefüßenKK0001oderKK0002(im Lieferumfang enthalten) möglich.

Technische Daten

Elektrische Parameter

Aufsteck-Messwandler für primäre Nennströme von 150 bis 600 A, Sekundärstrom 5 A, Nennleistungen 1 bis 10 VA, lieferbar in der Genauigkeitsklasse 0,5S.

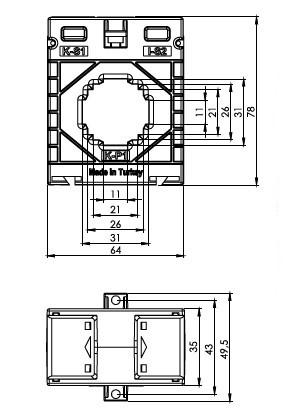

Mechanische Parameter

• Primärwicklung (Bohrungsabschnitt):30 × 10 mm

• Runddraht:Ø 26 mm

• Gehäuse:nicht brennbares, flammwidriges ABS

• Klemmenblock:

  • Nicht abnehmbare Abdeckung

  • Geeignet für Leiter mit hohem Querschnitt

  • Messingklemmen für höhere Sicherheit

Einbau

• Montageart:KK0001oderKK0002

• Einfaches Aufschieben auf den Leiter

Thermische und betriebliche Eigenschaften

• Betriebstemperatur:-25 °C bis +85 °C

• Kurzzeit-Kurzschlussstromfestigkeit (Ith):60 × In

• Dauerstromfestigkeit (Id):1,2 × In

Normen

Hergestellt in Übereinstimmung mit:
IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414, BS 3938, BS 7626, EN 61869-2
