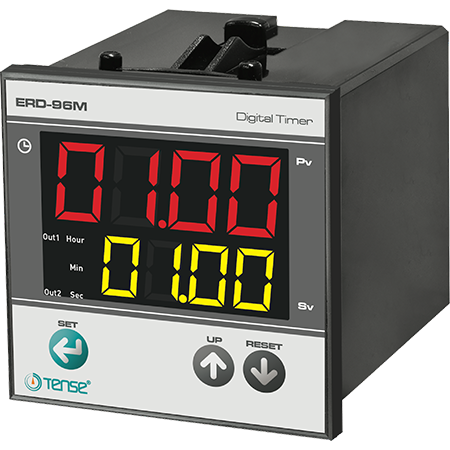

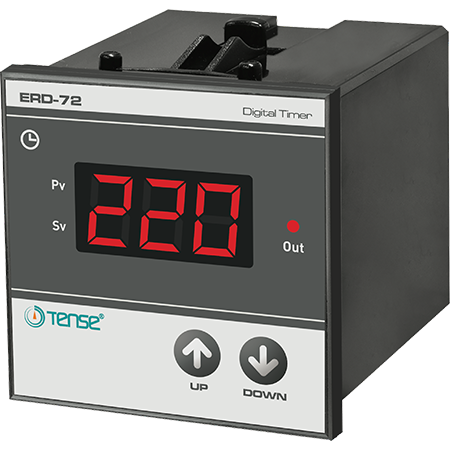

ZeitrelaisERD-96 ERD-48, ERD-72- TENSE

Zeitrelais mit Einschaltverzögerung / zyklisches Impulsrelais / symmetrischer und asymmetrischer Impulsgeber

Das ZeitrelaisERD-96 ERD-48, ERD-72wurde entwickelt, um eine Zeitverzögerung zu erzeugen oder zyklische Impulse zu generieren, um verschiedene Prozesse in Automatisierungs- und Kontrollsystemen (ACS) zu steuern.
Es ist besonders geeignet für den Einsatz in:

• Wechselstromanlagen,

• Steuerung von Schwimmbädern und Technik,

• Notruf- und Sicherheitssysteme,

• allgemeine Automatisierung und sequentielle Anlagensteuerung.

Wesentliche Merkmale

• Zwei Grundfunktionen

  • Zeitschalter mit Einschaltverzögerung

  • Zyklisches Relais(Impulsgeber - symmetrische/asymmetrische Impulse)

• Großer Zeitbereich:
  0,1 s bis 999 Minuten

• Zeit-Countdown-Anzeige- digitale Anzeige der Restzeit (Abkühlzeit)

• Einfacher Anschlussüber Klemmleiste

• Geeignet für den universellen Einsatzin AC-Netzen 100...240 V

Technische Daten

Mechanische Parameter und Anzeige

• Anzeige:3-stellige 7-Segment-LED-Anzeige

Funktionen

• Sofortige Ausgabe nach dem Start (Out2)

• Verzögerte Ausgabe nach dem Start (Out1)

Eingänge

• START-Eingang:Kontakte 11-12

  • 100...240 V AC, 50/60 Hz

  • Stromaufnahme max. 3 mA

  • Zeitsteuerung

• Bereiche:

  • 99,9 s

  • 999 s

  • 99,9 min

  • 999 Minuten
    (wahlweise)

• Auflösung:

  • 0,1 s / 1 s / 0,1 min / 1 min

• Genauigkeit:±1,5% vom Sollwert

Ausgänge

• Out1 - Verzögerter Ausgang:

  • NO-O-NC-Relais

  • 250 V AC, 2 A (ohmsche Last)

• Out2 - Unmittelbarer Ausgang:

  • NO-O-Relais

  • 250 V AC, 2 A (ohmsche Last)

Speisung

• Versorgungsspannung:100...240 V AC, 50/60 Hz

• Leistungsaufnahme:< 5 VA

Umgebungsbedingungen

• Betriebstemperatur:-20 °C bis +55 °C

• Betriebshöhe:bis zu 2000 m
